（一）、智能周界高壓電網概述

當今世界安全防范技術現代化發展的方向是將視頻監控、周界報警、門禁系統、入侵探測、出入口控制、巡更系統等，與電腦數碼控制系統集成在一起，形成一個現代化、多功能、全天候的動態綜合安全管理系統。

周界安防作為安防系統的道防線，作用十分重要，已從單體的報警再確認，發展成威懾阻擋加報警的智能化周界防范系統。

新一代智能周界高壓監防系統（SD-9000-1）是在原電網系統基礎上、結合多年工程經驗、客戶綜合反饋意見、全面采用數字化程控手段，嚴格對照新頒布的GB 25287-2010標準研發的新一代高科技產品。

該系統在設計思路上，充分考慮當前周界防范裝備發展的新趨勢，已達到目前任何使用場所的需求。

該系統節能省電，安裝使用方便，適應性強。廣泛適用于監獄、看守所、國防基地、軍械彈藥庫、金庫、變電站、機場、保密工廠、大型養殖場等特定區域。

SD-9000-1智能周界電網在監獄等特殊場所的應用優勢：

具有威懾功能  電網和警示標志給犯罪分子以極大的心理威懾作用，避免其實施犯罪行為，同時能避免企圖通過翻越圍墻逃跑及入侵

主動防護性強  企圖跨越時給與電擊，起到很好的主動防護效果

防范嚴密無死角  可以依據地形任意架設，沒有死角，消除安全盲點

誤報率低  能有效防惡劣天氣等造成的誤報

能與安防、IT系統聯網  可以和其他報警系統聯動，當報警時，提供報警信號給攝影機轉向相應位置開始錄象；也能很好的融入IT系統

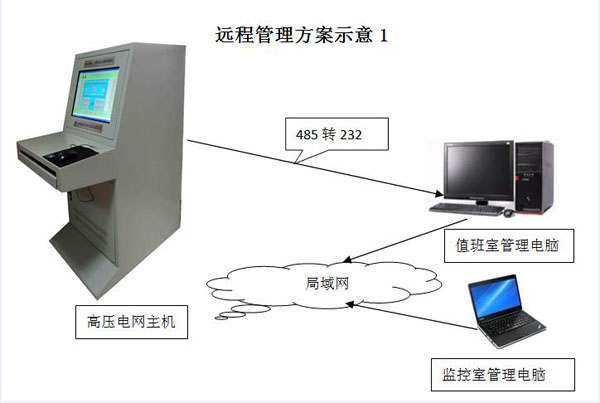

通過軟件可以實現遠程管理  通過軟件可遠程控制，比如遠程開、關機、布撤防等；依托網絡可實現無距離限制管理。

（二）、設計原則

由于安全性和重要性的需要，系統的設計應遵循下列原則：

1)系統的實用性

結合監獄等場所的特殊性和大量工程經驗，我們提供切實符合的應用周界監防解決方案，并提供的性能價格比。

2)系統的穩定性

由于是一項不間斷長期工作的系統，并且和監獄的安全防范、正常工作息息相關，所以系統的穩定性顯得尤為重要。結合多年售后維護經驗要求系統產品要能在惡劣環境下穩定運行，適應雷雨大風及太陽暴曬等天氣。

3)系統安全性

系統中的所有設備及配件在性能安全可靠運轉的同時，還應符合中國或國際有關的安全標準，切切實實起到安全防范效果。同時能和視頻報警等結合，充分保證設備的安全性。

4)系統可擴展性

系統的技術不斷向前發展，用戶需求量也在發生變化，因此系統的設計與實施應考慮到將來可擴展的實際需要，亦即可靈活增減周界防范區域，滿足不同時期的需要，保持長時間地位。

5)系統易維護性

系統在運行過程中的維護應盡量做到簡單易行。系統的運轉真正做到開電即可工作，插上就能運行的程度。而且維護過程中無需使用過多專用的維護工具。從計算機

的配置到系統的配置，前端設備的配置都充分仔細地考慮了系統可靠性。并實施了相應的認證。

（三）、系統配置

智能高壓電網系統主要有報警管理主機、高壓發生器、管理軟件及外網設備等組成。

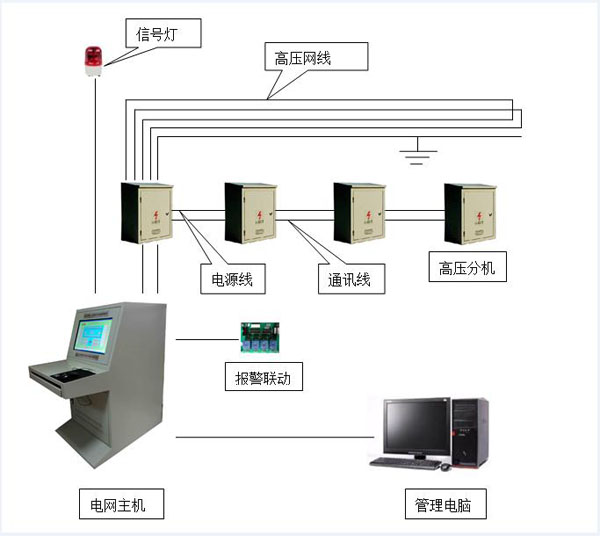

系統拓撲圖

a)系統主機擔當著電網系統的“大腦”作用，可對各個分機進行設置、存儲記錄報警信息、并實現和PC系統對接、對所有資料作出分析和反應；

b)標準高壓發器是對外網進行輸送電的一個裝置，通過分機控制盒對其進行控制，它的好壞直接影響到整個系統的正常工作；

c)電網采用了直徑為16mm2的優質鋁絞線，因其是直接關系系統的耐用性的一個關鍵，所以我們選用的必須是具有良好拉力、防腐蝕和防老化的優質鋁絞線。

d)電網的支架承受著電網的支撐作用，保證其的承重能力（大于150kg）和防銹能力是必要的。所以我們采用優質角鋼并進行鍍鋅處理；

e)高壓危險警示牌在系統中起著一個不可或缺的示警作用，作為防范設備，擔當防范警示作用。我們選用的高壓危險警示牌應具以下：醒目、清楚、防銹、防損；

f)當警情發生后，聯動信號以及聲光報警是指引有關人員作出適時的處理措施的有力保證。由于這些設備基本布在露天下，當然我們選用的設備無疑要具備良好的防水和防銹能力。

（四）、系統功能特點

智能高壓電網系統，就是在非出入通道的周邊區域設置脈沖高壓電網，形成一道高壓電網進行防范和管理。高壓電網系統是道防線，擔負著安全與保衛工作。當有人非法翻越圍墻或破壞，可立即將警情傳送到管理中心，管理中心對報警信號進行接收和處理，電腦上跳出的電子地圖上顯示出入侵區域，外接的聲光報警器開始報警；同時可與監控系統聯動，監控屏幕上跳出入侵區域的現場實時畫面；中心值班人員通知干警和武警立刻趕往現場處理。現場處理完畢后，對電網主機報警狀態進行恢復。

本系統全面采用了先進的微處理器技術，功能模塊化、智能化，所有的通訊使用數字方式，通訊線路采用標準總線，所以達到了以下的性能。在輸出電壓、電擊強度、分區報警等基本指標方面完全符合標準。

?有強大的威懾作用，有效阻退，防護周界區域，對翻越行為提供及時的高壓打擊和報警

?適用性強，抗誤報性能較好，防范效果佳

?現場聲光報警通及時通知有警情發生便于及時處理

?系統劃區域管理便于報警區域的準確定位

?中心警情提示直觀，警號、電子地圖等多種報警提示

?聯動監控圖像報警，聯動夜間監控輔助光源及探照燈

?通過中心實現對前端設備的狀態控制

?安全可靠，提供針對不同防范場所使用相應電壓等級的方案。

主要功能特點：

本系統全面采用了先進的微處理器技術，功能模塊化、智能化，所有的通訊使用數字方式，通訊線路采用標準總線，所以達到了以下的性能。

a)管理軟件全面升級，網絡化，可實現多臺電腦管理多臺主機，使用RS485總線接口以及網絡接口（插上交換機即可聯網），依托網絡可遠程控制、大范圍組網等多種管理方案；

b)主機通訊、控制等功能強大，獨立檢測每一區域短路、觸網、斷線、斷電狀況并及時聲光報警；采用液晶顯示屏顯示電網各項參數：電壓、電流、打擊電量等；

c)優化工程施工、維護、維修等設計，主機各功能板更換簡便；分機采用撥碼開關設定地址可靈活調換使用；分機帶報警輸出接口，使得分段報警施工更加簡便（為聯動視頻監控等其他設備提供方便）；

主機可對分機修改工作參數：設置觸發伐值和布撤防、打擊電量等操作；根據使用環境可適當調整觸發伐值參數；當某一區段出現故障后可將其撤防，撤防后

d)無高壓輸出，不影響其它區段正常工作；

e)使用智能廣播偵測技術，警戒時因泄漏產生的電力消耗非常小，而打擊時完全保證恰當?shù)拇驌魪姸龋ù驌魪姸瓤烧{30-60MC）；

f)增強報警聯動功能：提供分段報警、總報警接口，同時可直接驅動模擬地圖燈箱等；

g)分機可脫機使用，主機出現故障后分機能獨立自行工作，確保安防系統保障工作不間斷；

h)特有的兩極化設計，使得外網每根線都能產生高壓。

主要性能指標

輸入電壓:  220V (頻率50HZ)

輸出電壓：對地5000V±10%　(交流220V時)

增強型：線間10000V±10%　(交流220V時)

報警功能反應時間：高壓斷線：?。?.8S

　　　　　　　　　高壓短路：?。?.8S

　　　　　　　　　高壓觸網：　＜1.8S

觸網一次打擊電量：　30-60mc（可調）　　

消耗功率：主　　機　　　　    ＜20W

　　　　單臺標準高壓發生器　?。?0W

報警方式：聲光報警。

聯動協議：modbus rtu

接口：485接口。

（五）、工作原理

每個電網主機管理4個分機（多可管理16個分機），主機上電后先對分機進行一次巡檢，并將主機設置參數發送給各個分機，然后系統進入正常工作狀態，正常工作時主機不間斷的輪詢各個分機的工作狀態，由主機液晶屏顯示各分機參數及報警情況等；高壓分機主要由電源、控制板和高壓變壓器組成，正常工作時發出一組短脈沖，由高壓變壓器產生高壓供給外網，當有警情發生時立即輸出標準打擊電量的脈沖電壓，并將打擊電量及報警類型發送給主機，由主機進行記錄存儲。

主機在收到實時數據后，如果發現異常，立即分析并發出聲光報警，指示位置和異常情況的類型，同時通過對外的RS-485接口或網絡接口發送報警信號。

分機在接收到主機的設置參數后就能獨立工作并將設置參數保存在分機芯片ROM里，所以即使當主機出現意外情況不能正常工作時，分機照樣能獨立運行，發生警情后分機同樣能發出報警信號。

系統有“自動循環檢查”、“開路”、“短路”、“觸網”四種狀態，四種狀態根據電網的電壓電流狀態自動切換（連續兩次判斷的電網參數一樣并符合相應的工作狀態條件）。正常狀態下控制器工作在“巡檢”狀態。

高壓分機的撤布防受上位機控制，撤防時電網無電壓輸出。其中，控制器中的“打擊電量”和“觸發電流”參數是開機時通過接收上位機數據來設定的。工作過程中可以實時接收上位機發送過來的參數。在主機出現故障不能正常工作后，分機能獨立自行工作。

控制器支持雙繞組高壓變壓器，在雙繞組工作模式下，任何一組出現非正常情況即進入相應狀態。如果兩個繞組都是非正常情況，則按以下優先級處理：觸網＞短路＞開路＞正常。

（六）、系統的使用

（1）、系統軟件

多媒體實時監控功能：可以通過控制軟件在值班室用電腦進行遠程監控，同時能在聯網的監控室的電腦機上控制電網的運行，能直觀顯示電網的實時數據，自動記錄、打印報警時的電網參數，方便查詢。

(2)、硬件系統

系統在出廠前已進行過調試和初步設置，在正確完成了設備電源連接線路后，正常的操作使用非常簡便，請安以下步驟安裝設備。

(3)、主機線路連接

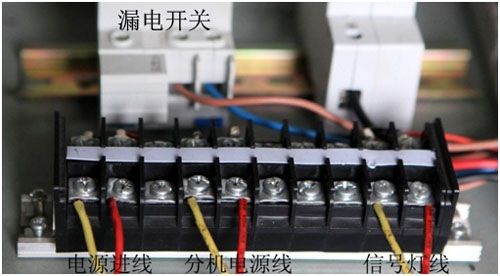

圖1

打開主機后封板，將電源進線、分機電源線、信號燈線接到對應的接線端子上，并合上漏電開關。（如圖1）

(4)、通訊線路方式

連接高壓分機及管理電腦的通訊線路，分別插入對應的航空插座上（如圖2），隨機已經配好航空插頭，只需將通訊線路和航空插頭上的出線對接好，注意通訊線路極性。接通電源，合上主機開關和分機開關（），然后打開主機的總電源開關（往順時針方向為打開，逆時針方向為關閉，），系統即自動進行工作， 在正常工作時可以看到各個區域電網的實時數據顯示及狀態指示。

(5)、系統設置

通過鍵盤可根據實際使用需求對系統進行設置

警告：不恰當?shù)脑O置值可能導致不正常的報警或者漏報！建議不熟悉的用戶盡量不隨便更改設置，或者與售后服務部門聯系以獲得幫助。

(6)、主界面

系統主機柜提供了3種顯示界面：運行界面、電網設置、歷史報警查詢。這3種顯示界面可通過操作面板進行切換。上電后或正常工作時，系統顯示主界面。

運行界面為層界面。無論在那一種界面，按鍵可以取消到上一次目錄，直到取消到主界面為止。

在主界面狀態下，按“設置”鍵進入功能選擇菜單。

(7)、功能選擇界面

電高壓電網系統在工作時，可根據實際使用環境和工作要求進行電網參數設置。打擊電量為對人電擊時釋放電能的多少，單位為毫庫倫。設置范圍為30-60mC。如果低于此區間無安防效果，高于此區間可能對人身安全造成危險；觸發電流設置范圍為40-200mA；系統已經限制區間范圍。

通過操作面板的“設置”鍵在兩參數間選擇，通過“▲”和“▼”鍵進行調節。按“確定”鍵保存并發送到控制器，按取消值回到上一級菜單。

系統支持16個控制器同時工作，要通過“▲”和“▼”鍵選擇系統識別出的控制器，按“設置”鍵改變狀態，按“確定”鍵發送到下位機。

(8)、運行狀態查看

在有異常情況發生后，主機報警聲音會持續鳴響，主機面板上的報警指示燈會亮起。狀態區域欄會亮起對應的紅色指示燈，（A表示觸網報警、B表示短路報警、C表示斷線報警），系統會自動按設定的打擊電量進行打擊。如果警情持續發生，在間隔了預定的間隔時間后繼續進行下一次的打擊。在發出報警信號后應該及時處理，以免造成不良后果。按鍵盤任意鍵或者關閉鑰匙然后再重新啟動系統即可以解除報警聲音，繼續正常的實時數據顯示。

(七)、安裝調試

首先拆除老電網設備，然后進行新電網的安裝、調試工作，計劃10個工作日完工，具體安裝施工步驟及要求如下：

1、三角支架的安裝：

三角支架的底部離地面的高度不得少于4米，每個支架用φ12mm的膨脹螺栓的三個固定于墻上。兩個支架的間距為4-6米，且所有支架的上平面應保持在同一平面上。

2、高壓瓷瓶的安裝:

每個支架上安裝4個P10型瓷瓶，瓶體要求與水平垂直，瓶頭向上且要求瓶頭上的槽溝與墻面平行。

3、放鋁絞線及線的固定“

（1）首先要選好分段點的位置，從此點開始向下一分段點的位置放出5根同長度的鋁絞線。

（2）每根鋁線先固定好一頭，然后分別將每根線放在此段內每個支架瓷瓶相應的一側，每根鋁絞線放到相應的位置后，在第十個三角支架的位置處用緊線器分別把每根線拉緊，其后將此段內的鋁線放在相應瓶頭頂?shù)牟劭趦?，用扎一扎緊扎好。

（3）扎線方法：

扎線用鋁絞截取，長度為1.7-2.3米。截取后的鋁絞線每根又可扯分成5-6根，然后將每根鋁線盤成直徑5-8厘米的小圓盤備用。

首先以扎線的中心為準，在瓶頭槽口處的鋁絞線上繞上1-3圈，其次在以扎線的一頭為準，以逆時針的方向在瓷瓶大小頭的中部繞上一圈半后，把剩余的扎線密繞到鋁絞線上5圈。，扎線的另一頭以相反的方向把線扎好，方法同上。

4、分段點的安裝施工方法：

首先在適當?shù)牡胤竭x好分段點，即在兩個支架之間，高壓箱之上，用隔斷瓷瓶（絕緣子）將兩根在相同位置上的網線連接好。

兩根網線要分別穿入隔斷瓷瓶的對應自己遠的圓孔中，網線拉緊后絕緣子的受力方向是向中心擠壓。假如兩根鋁線只是分別穿入臨近端的圓孔內，則絕緣子的中心受力方向就會承受向兩邊的拉力，極易將瓷瓶從中間拉斷。

5、室外高壓控制箱的掃裝及接線

1）、高壓控制箱用10-12mm的膨脹螺栓固定，每只箱子用四個箱子的底面與地面的間距要大于4米，安裝后箱子要保持水平。

2）、高壓控制箱的中心應在割斷瓷瓶的鉛錘線上

6、接線方法：

每報警段接線方法：高壓引出線用16mm 2的鋁絞線，其中的一端要套上銅鋁型接線鼻（采用銅鋁線鼻的目的是防止接頭處氧化），并用壓線鉗將其壓緊，然后將線鼻套入高壓箱的銅接線柱上，并用銅螺母壓緊。另一頭同網線連接。

7、接地線的技術參數要求：

接地電陰要小于4歐姆，接地角鐵應埋在監所圍墻的外側，把接地盤元用電焊焊在接地角鐵上，接地盤元沿墻而上接地盤元慶涂防銹。

8、通訊線及電源線的布線要求：通訊線用截面積不小于0.75平方的雙絞線，電源線用截面積不小于0.75平方的單根多股鍍鋅銅線；報警燈的電源線用截面積0.75平方單根多股鍍鋅銅線；以上的用線都要穿在截面積適當?shù)腜VC管里，PVC管每0.6米用一管卡固定。

9、其他未盡事宜均以按《周界高壓電網裝置》標準為準。

(八)、故障處理及維護保養

1、設備出現任何不正常現象時應及時停機并處理，并由專業人員維修，或者與廠聯系。

2、當設備發出報警提示后，首先應及時巡視報警區域的外網情況，在確信沒有人員攀爬的情況下，應查看是否有異物（如鐵絲，導線等）懸掛在外線上；如沒有發現異常情況時應考慮是否有小動物或者飛鳥之類的觸碰造成報警。

3、當某一區域發生報警不能正常工作時可將該區的分機盒與相鄰區的分機

盒對換，以判斷是設備故障還是外網故障，或者暫時將該區撤防掉，以便讓其它區域能正常工作并及時與售后服務聯系。

4、高壓發生器應該每半年進行一次斷電開箱清理內部灰塵，測量各地線接地點電阻，應該小于10歐姆。

5、設備有任何問題請盡快與我廠聯系，我們會竭誠服務，避免因為不恰當?shù)奶幚碓斐晒收蠑U大而影響您的使用。

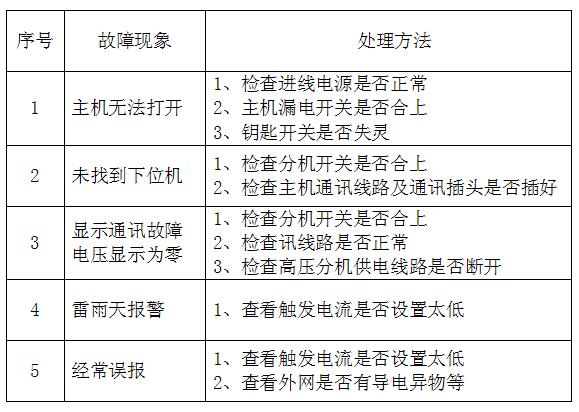

常見故障處理表

(九)、售后服務及培訓

(1)、保修期

在系統驗收開通后（自雙方共同簽署驗收文件之日起），我公司對所提供的所有器材質保期為12個月并實行質量“三包”。保修期內，在系統的使用和運行過程中因非人為因素造成的設備故障及損壞，我公司負責免費上門維修，不收取額外費用，適當收取更換設備的材料費用。

（2）、 保修期后服務

我公司對用戶保修期后的設備及軟件升級實行終身有償上門服務，長期提供易損件和零配件的供應服務，只收取成本費。

（3）、服務響應

無論在質保期內或質保期之后，我公司均提供優質的維修服務。用戶在使用我公司設備中無論何種原因造成的故障，我公司在接到用戶要求維修的通知后,在48小時內到達現場處理。當系統暫時無法修復時，我公司在征求用戶同意情況下提供響應的替代產品，以確保系統正常運行。

（4）、技術培訓

我公司在技術培訓方面，對用戶制定出一套完整的軟件和硬件培訓計劃，派１－２名具有豐富的理論知識和響應實踐經驗的培訓教員，采取集中培訓和個人輔導相結合的培訓方法，使用戶全面掌握系統原理和技術操作。有關培訓的文字資料和講義等相關用品由我公司免費提供。

（5）、人員培訓

人員培訓主要包括以下幾個方面:

1)日常維護保養知識的培訓；

2)技術培訓；

使用操作說明的培訓；
